Мостовой кран из чего состоит?

Приветствую читателей блога «Промышленные Решения»! Сегодня поговорим о настоящем «короле цеха» – мостовом кране. Эти мощные машины – незаменимые помощники на заводах, складах, стройплощадках и в портах по всей России. Но из чего же состоит этот исполин, способный поднимать тонны груза? Давайте разберем его по косточкам!

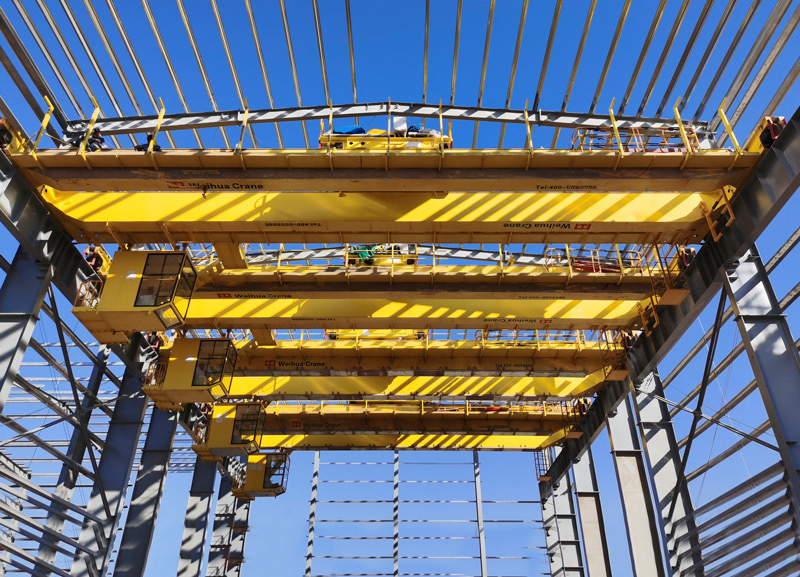

Основные Компоненты Мостового Крана

• 1. Мост (Мостовой пролет): Это «позвоночник» крана, его основная несущая конструкция. Он движется по подкрановым путям, проложенным вдоль цеха или рабочей площадки. Сам мост обычно состоит из:

  • Главные балки (Пролетные балки): Две мощные продольные балки, воспринимающие основную нагрузку. Бывают коробчатого или решетчатого сечения.

  • Концевые балки (Тележки): Установлены поперечно на концах главных балок. На них смонтированы ходовые колеса, с помощью которых кран движется по подкрановым путям. Здесь же находятся приводы передвижения моста (электродвигатели, редукторы, тормоза).

• 2. Подкрановые пути: Надежное основание для всего крана! Это стальные рельсы, жестко закрепленные на подкрановых балках, которые, в свою очередь, опираются на колонны здания или специальные эстакады. От качества монтажа путей напрямую зависит безопасность и плавность хода крана.

• 3. Грузовая тележка (Тележка крана): Этот элемент движется поперек моста по специальным рельсам, проложенным по верхним поясам главных балок. На тележке установлено ключевое оборудование:

  • Подъемный механизм (Тельфер / Таль): Сердце крана! Включает:

    • Электродвигатель подъема: Обеспечивает подъем и опускание груза.

    • Редуктор: Понижает скорость вращения двигателя, увеличивая крутящий момент на барабане.

    • Барабан (или звездочка для цепных талей): На него наматывается стальной канат (трос) или закрепляется грузовая цепь.

    • Канатный барабан или Цепной полиспаст: Система блоков (шкивов), увеличивающая грузоподъемность и обеспечивающая вертикальное перемещение крюка.

    • Грузозахватный орган: Чаще всего – крюк, но может быть грейфер, магнит, траверса и др.

  • Привод передвижения тележки: Электродвигатель, редуктор и колеса, обеспечивающие движение тележки вдоль моста.

  • Рама тележки: Конструкция, на которой смонтированы все элементы подъемного механизма и привода.

• 4. Кабина управления (Опционально, но часто): Рабочее место крановщика. Подвешивается к мосту или передвигается вместе с грузовой тележкой. В кабине находятся:

  • Управляющие контроллеры (джойстики, кнопки)

  • Приборы контроля (указатели нагрузки, положения)

  • Системы связи и сигнализации

  • Аварийные выключатели

• 5. Система токоподвода: Как кран получает электроэнергию? Есть два основных способа:

  • Гибкий кабель (Троллейный кабель): Кабель подвешен на каретках, движущихся вместе с краном.

  • Жесткие токопроводы (Троллеи): Специальные изолированные шины, установленные вдоль подкранового пути. Кран контактирует с ними через токосъемники (башмаки или ролики).

• 6. Электрооборудование и Системы Управления: «Мозги» и «нервная система» крана:

  • Главный линейный контактор / Выключатель питания

  • Панели управления: Преобразователи частоты, контроллеры, реле.

  • Конечные выключатели: Критически важны для безопасности! Останавливают движение моста, тележки или подъем груза при достижении крайних положений.

  • Система аварийного останова

  • Сигнальные устройства (звонок, свет)

  • Системы защиты от перегрузки и обрыва фаз

• 7. Вспомогательные элементы:

  • Ограждения и перила: Для безопасности обслуживающего персонала при работе на высоте.

  • Лестницы и площадки: Обеспечивают доступ для осмотра и ремонта.

  • Буфера (амортизаторы): Устанавливаются на концах моста и тележки для смягчения возможного удара о тупиковые упоры.

Почему важно знать устройство мостового крана в России?

• 1. Безопасность: Понимание конструкции – основа безопасной эксплуатации и обслуживания в соответствии со строгими российскими нормативами (ПБ 10-382-00, ГОСТы).

• 2. Эффективность: Знание компонентов помогает правильно подобрать кран для конкретных задач (груз, интенсивность, климат), оптимизировать его работу и минимизировать простои.

• 3. Обслуживание и ремонт: Облегчает диагностику неисправностей, заказ правильных запчастей и планирование ТО.

• 4. Инвестиции: Помогает сделать осознанный выбор при покупке нового или бывшего в употреблении крана.

Мостовой кран – это сложный и высокоорганизованный механизм, где каждая деталь играет свою важную роль. От надежности подкрановых путей до точной работы электроники – все компоненты должны функционировать слаженно, чтобы обеспечить эффективную и, главное, безопасную работу на вашем предприятии. Выбирая кран для российских условий, обращайте внимание не только на грузоподъемность, но и на качество изготовления всех его узлов, соответствие ГОСТам и наличие необходимых сертификатов. Доверяйте надежным поставщикам!

Надеемся, эта статья была полезной! Остались вопросы по выбору или эксплуатации мостовых кранов? Пишите в комментариях!
